Производство: Вентиль стальной манометрический
АТС-В

--- НАЛИЧИЕ на СКЛАДЕ ---

Тип: ВПЭМ
Ду 5
Ру 35,0; 70,0 МПа

купить ВЕСЬ КАТАЛОГ
Вентили стальные манометрические АТС-В (ВПЭМ) производства Армтехстрой, всегда в наличии и на заказ. Доставка по России.

о заводе

  • Проектирование, опытно-конструкторские разработки и выпуск технологической документации на трубопроводную арматуру в соответствии с техническим заданием заказчика
  • Непосредственное изготовление трубопроводной арматуры на собственных производственных мощностях
  • Внедрение инновационных разработок в создание и серийный выпуск трубопроводной арматуры
перейти на сайт

Патентование

ООО «Армтехстрой» являясь российским производителем арматуры, предназначенной для нефтегазового комплекса, придаёт своим интеллектуальным активам должное значение. Своевременная и грамотная стратегия по правовой охране своей интеллектуальной собственности является не то что формальностью, а условием выживания и безопасной коммерческой деятельности на российском рынке как среди российских так и среди многочисленных иностранных конкурентов, которые появляются в связи с вступлением России в ВТО. С начала создания ООО АРМТЕХСТРОЙ занимается не только разработкой, но и регистрацией объектов промышленной собственности, которые охраняет в качестве: изобретений, полезных моделей и промышленных образцов как в России, так и за рубежом.

Информация о вентиле ВПЭМ

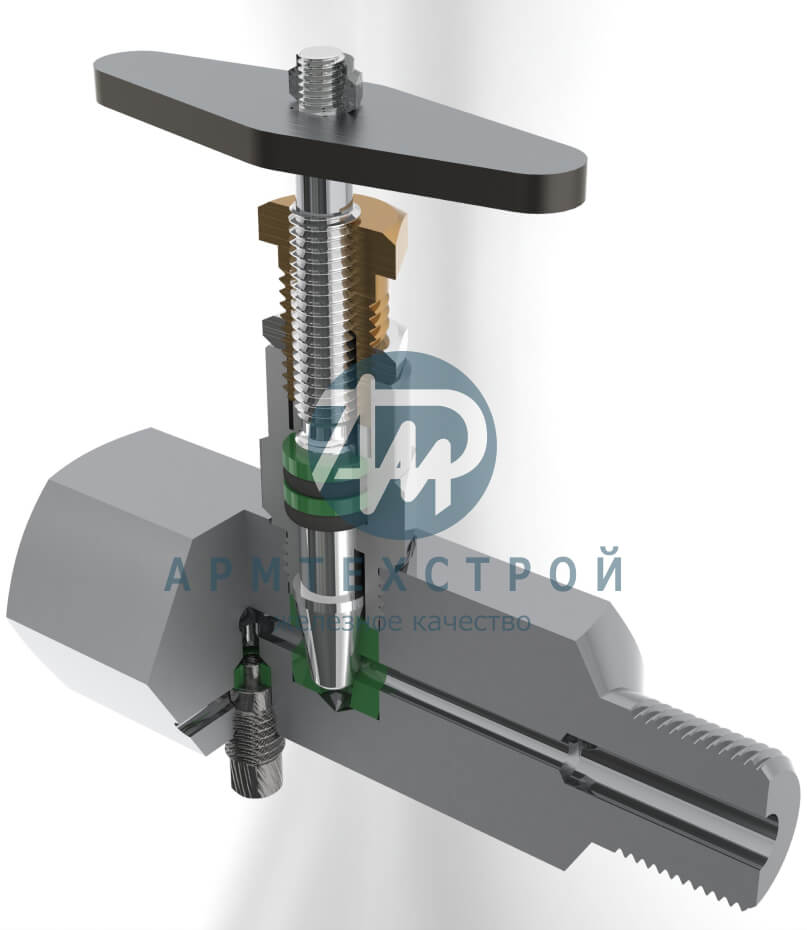

3D модель Вентиля стального манометрический АТС-В

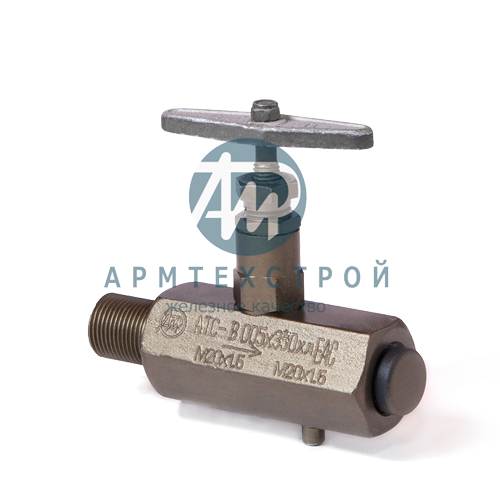

Вентиль стальной манометрический АТС-В (тип ВПЭМ)

Рис.1

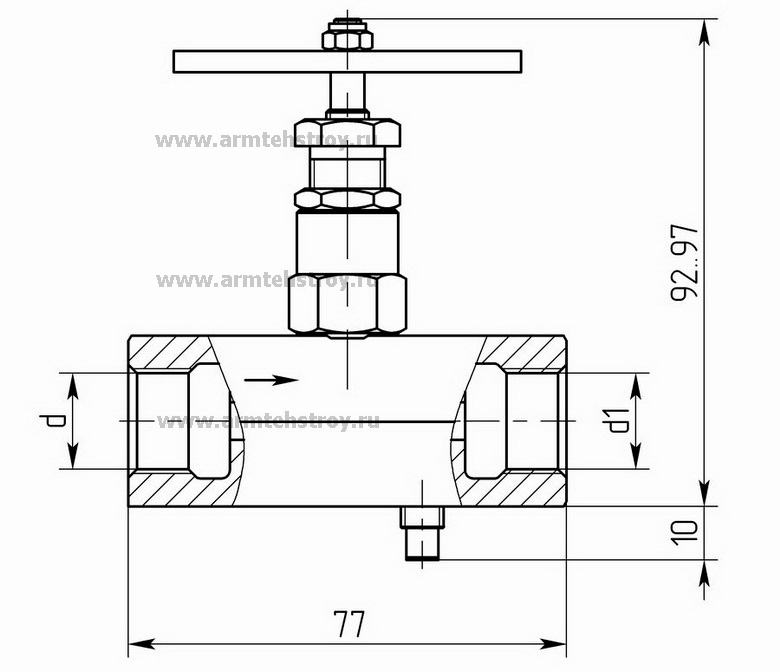

Чертеж Вентиль стальной манометрический АТС-В (тип ВПЭМ)

Рис.2

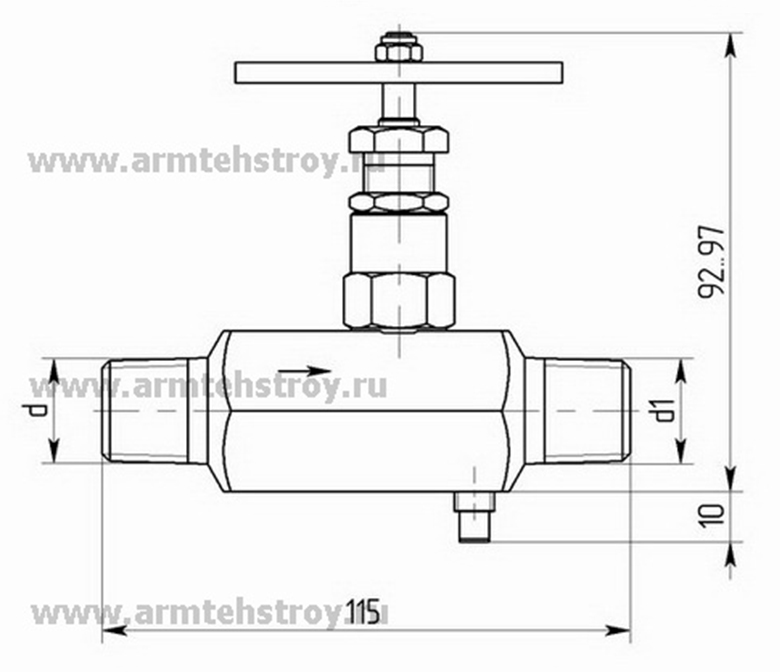

Чертеж Вентиль стальной манометрический АТС-В (тип ВПЭМ)

Рис.3

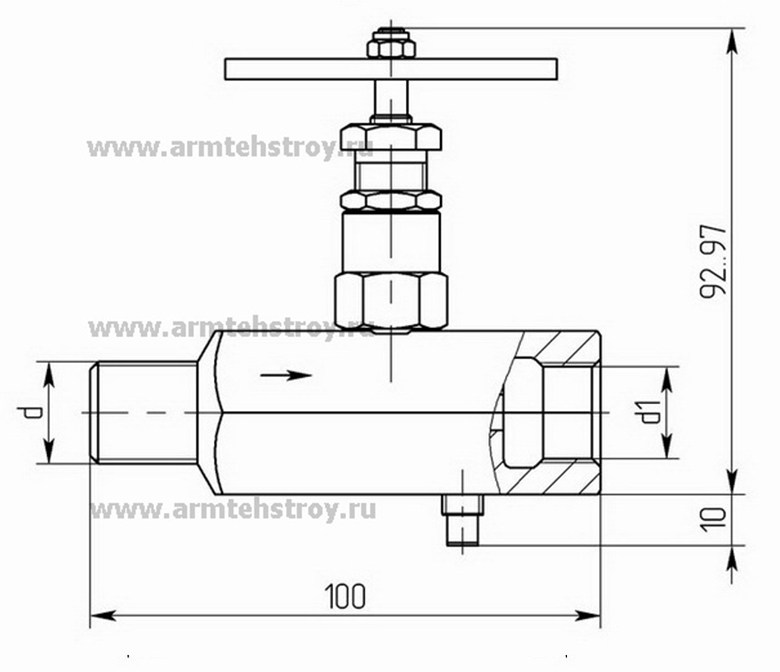

Чертеж Вентиль стальной манометрический АТС-В (тип ВПЭМ)

Обозначение вентиля

Рабочее давление, МПа

Присоединительная резьба

Рис.

Масса, кг

Слева (d)

Справа (d1)

ВПЭМ 5х35 М20х1,5-В М20х1,5-В

35

М20х1,5 Внутр.

М20х1,5 Внутр.







1

0,83

ВПЭМ 5х35 К1/2-В  М20х1,5-В

35

К1/2-Внутр.

М20х1,5-Внутр.

ВПЭМ 5х35 R 1/2-В  М20х1,5-В

35

R 1/2-Внутр.

М20х1,5-Внутр.

ВПЭМ 5х35 G 1/2-В  М20х1,5-В

35

G 1/2-Внутр.

М20х1,5-Внутр.

ВПЭМ 5х35 LP 1/2-В  М20х1,5-В

35

LP 1/2-Внутр.

М20х1,5-Внутр.

ВПЭМ 5х35 М20х1,5-Н М20х1,5-Н

35

М20х1,5-Нар.

М20х1,5-Нар.







2

0,81

ВПЭМ 5х35 К1/2-Н  М20х1,5-Н

35

К1/2-Нар.

М20х1,5-Нар.

ВПЭМ 5х35 R 1/2-Н  М20х1,5-Н

35

R 1/2-Нар.

М20х1,5-Нар.

ВПЭМ 5х35 G 1/2-Н  М20х1,5-Н

35

G 1/2-Нар.

М20х1,5-Нар.

ВПЭМ 5х35 LP 1/2-Н  М20х1,5-н

35

LP 1/2-Нар.

М20х1,5-Нар.

ВПЭМ 5х35 М20х1,5-Н М20х1,5-В

35

М20х1,5-Нар.

М20х1,5 Внутр.







3

0,85

ВПЭМ 5х35 К1/2-Н  М20х1,5-В

35

К1/2-Нар.

М20х1,5 Внутр.

ВПЭМ 5х35 R 1/2-Н  М20х1,5-В

35

R 1/2-Нар.

М20х1,5 Внутр.

ВПЭМ 5х35 G 1/2-Н  М20х1,5-В

35

G 1/2-Нар.

М20х1,5 Внутр.

ВПЭМ 5х35 LP 1/2-Н  М20х1,5-В

35

LP 1/2-Нар.

М20х1,5 Внутр.
